PROFIBUS-INspektor® NT DP

M

it dem PROFIBUS-INspektor^® NT sind Sie bestens gerüstet, um mit Ihren PROFIBUS-Anlagen störungsfrei "in die Rente" zu kommen. Das kompakte Analysegerät führt alle nötigen Funktionen für die Diagnose, die Alarmierung und das Auslesen von PROFIBUS-Daten in einem einzigen Gerät zusammen. Durch diesen Funktionsumfang kann der PROFIBUS-INspektor^® NT auch mobil, sowie für Abnahme- und Servicezwecke eingesetzt werden.

Das Diagnosegerät PROFIBUS-INspektor^® NT erfasst Ihr PROFIBUS-System mit allen aktiven Geräten und stellt diese mittels einer integrierten Weboberfläche übersichtlich dar. Als passiver Datensammler überwacht er den logischen Datenverkehr und alarmiert Sie bei ersten Auffälligkeiten – nicht erst, wenn Ihre PROFIBUS-Anlage bereits ausgefallen ist. Der PROFIBUS-INspektor^® NT gestattet eine umfangreiche Online-Analyse aller qualitätsrelevanten Ereignisse wie zum Beispiel:

• Fehlertelegramme
• Telegrammwiederholungen
• Geräteausfälle
• Gerätediagnose-Daten
• Neuanläufe
• BUS-Zykluszeiten

Top-Features des PROFIBUS-INspektor® NT

• Chronik über alle Ereignisse zur schnellen und einfachen Übersicht
• Lebenszyklus des Netzwerkes und der aktuelle Buszustand auf einen Blick
• Alarmierungsmöglichkeiten über Schaltkontakt, LED-Anzeige, E-Mail-Benachrichtigung oder SNMP-Trap
• Topologie mit Zustandsanzeige für schnelle Lokalisierung von Schwachstellen im PROFIBUS-Projekt
• Automatisch generierbarer Prüfbericht mit allen wichtigen Ereignisinformationen (Abnahme-Modus)

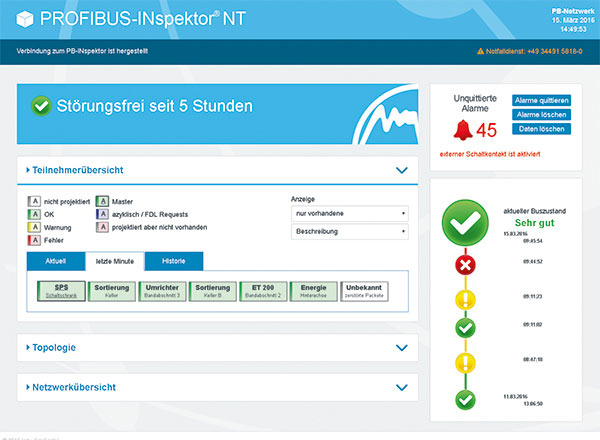

Status und Chronik

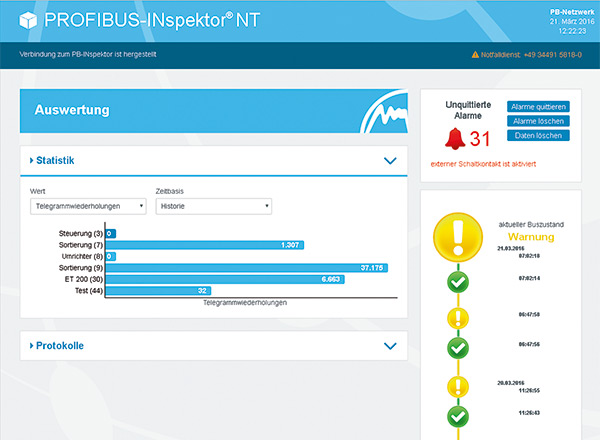

Statistik aller Ereignisse

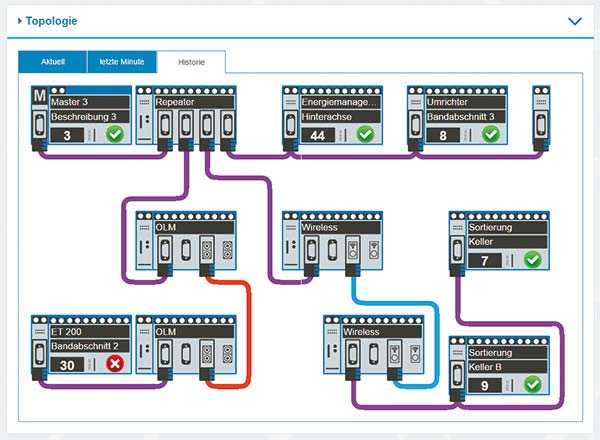

Topologie mit Gerätestatus

PROFIBUS-INspektor® NT: Funktionen und Vorteile im Detail

Unterbrechungsfreies Auslesen aller Daten

Für das Auslesen der Daten aus dem PROFIBUS-INspektor^® NT ist keine zusätzliche Software notwendig. Sie benötigen lediglich einen Internetbrowser (z.Bsp. Mozilla Firefox), um auf die im Gerät integrierte Weboberfläche zugreifen zu können. Darüber können Sie sowohl den aktuellen Netzwerkzustand als auch eine Chronik der vergangenen Ereignisse einsehen.

Hinweis: Der Zugriff auf die Weboberfläche des PROFIBUS-INspektor^® NT erfolgt bequem über den Web-Browser des angeschlossenen Gerätes (bspw. Notebook oder Tablet) – ohne zusätzlich benötigte Software. Es ist keine aktive Internetverbindung erforderlich.

Topologie-Funktion mit Statusanzeige

Für die Bewertung eines PROFIBUS-Netzwerkes ist das Wissen über die reale Verdrahtung der einzelnen Teilnehmer untereinander eine zentrale Voraussetzung. Diese Topologie kann mit allen wichtigen Infrastruktur-Komponenten, wie z. B. Repeater und Messstellen, inklusive der Geräteinformationen auf dem PROFIBUS-INspektor^® NT hinterlegt und abgerufen werden. Zusätzlich werden aktuelle und vergangene Zustände einzelner Teilnehmer farbig dargestellt. Dadurch fällt die Eingrenzung vorhandener Fehler auf einzelne Segmente oder auffällige Teilnehmer um ein Vielfaches einfacher – ohne zusätzlichen Messaufwand.

Fehlererfassung mit Statistik und Zeitverlauf

Sie sehen übersichtlich dargestellt, welcher Teilnehmer bei den aufgetretenen Ereignissen (z.B. Telegrammwiederholungen) wie oft betroffen war. Zudem können Sie genau nachvollziehen, zu welchem Zeitpunkt einzelne Fehler aufgetreten sind. Für eine Fehlersuche erhalten Sie hieraus wichtige Informationen. Dies erleichtert die Lokalisierung und Behebung besonders bei komplexen Fehlerbildern.

Automatische Alarmierung bei PROFIBUS-Auffälligkeiten

Sobald ein Schwellenwert überschritten wird, schlägt Ihr PROFIBUS-INspektor^® NT Alarm und warnt Sie rechtzeitig, um gezielte, planbare Instandhaltungsmaßnahmen einzuleiten. Eine Warnung kann hierbei auf verschiedenen Wegen erfolgen. Neben der Schaltung eines potenzialfreien Kontakts kann die automatische Alarmierung dank integrierter Ethernet-Schnittstelle bequem per E-Mail oder SNMP-Trap erfolgen. So kann die zuständige Instandhaltung schnellstmöglich über potenzielle Störungen informiert werden. Zusätzlich signalisiert eine Zustandsanzeige am Gerät den aktuellen Fehlerstatus Ihres PROFIBUS-Systems.

Beim Zugriff auf die Weboberfläche des PROFIBUS-INspektor^® NT zeigt eine detaillierte Alarmliste an, welcher Fehler an welchem Gerät zu welcher Uhrzeit aufgetreten ist. Zusätzlich wird dokumentiert, welches Ereignis (Schwellenwert) der Auslöser war. Der interne Speicherplatz erlaubt es bis zu 2000 Alarmmeldungen aufzuzeichnen, wobei jedem Alarm ein Snapshot mit bis zu 1000 PROFIBUS-Telegrammen zugeordnet ist.

Alarmierungsmöglichkeiten

Einfache Erstellung eines PROFIBUS-Abnahmeprotokolls

Der PROFIBUS-INspektor^® NT bietet Ihnen die Möglichkeit, mit wenigen Klicks und geringem Zeitaufwand ein vollständiges Abnahmeprotokoll Ihres PROFIBUS-Projektes zu erstellen. Dieses enthält alle wichtigen Informationen zur jeweiligen PROFIBUS-Anlage, von der Topologie bis zu busnahen EMV-Verhältnissen.
